Centrifugalni ventilator

Zašto odabrati nas

Konkurentni vrhunski proizvodi

Tehnologija vrhunskih proizvoda je složena, zahtjevi za preciznošću su izuzetno visoki, a nema mnogo domaćih tvorničkih analoga, tako da je konkurentska prednost velika.

Jamstvo kvalitete

Učinkovito upravljanje opskrbnim lancem s automatskim procesom proizvodnje jamči pružanje cjenovno konkurentnih proizvoda.



12 godina povijesti tvornice

Bogatstvo iskustva i stručnosti za dubinsko razumijevanje potreba tržišta i tehnoloških trendova.

Prilagođena rješenja

Prilagođena rješenja prema potrebama kupaca, podrška OEM, ODM.



Što je centrifugalni ventilator





Ponekad se nazivaju radijalnim ventilatorima ili centrifugalnim puhalima, centrifugalni ventilatori rade s motoriziranim čvorištem koje sadrži rotore koji usisavaju zrak u kućište ventilatora prije nego što se usmjeri prema izlazu. Centrifugalni ventilatori ispuštaju zrak okomito na dovod zraka, stvarajući tlak usisnog zraka unutar kućišta puhala i izbacujući stabilnu struju zraka pod visokim pritiskom iz poklopca. Kao rezultat toga, ovi ventilatori pokreću manje količine zraka, ali mogu ciljati na određeno područje.

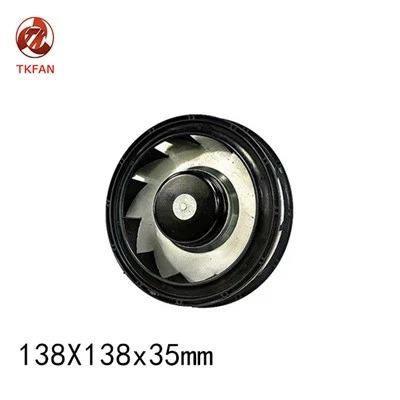

DC Centrifugal Fan 24V

Prednosti centrifugalnog ventilatora



Visoki protok zraka

Centrifugalni ventilatori dizajnirani su za rukovanje velikim količinama zraka (iako su aksijalni ventilatori bolji za primjene s velikim volumenom i niskim tlakom).



Povećan tlak

Centrifugalni ventilatori mogu nadvladati veći otpor sustava.



Energetska učinkovitost

Centrifugalni ventilatori su relativno učinkoviti, jer energija potrebna za kretanje zraka raste s kubom brzine zraka, dok snaga potrebna za pogon centrifugalnog ventilatora raste samo s kvadratom brzine zraka. Saznajte više ovdje – Saznajte više o tri zakona o navijačima.



Niska razina buke

Centrifugalni ventilatori općenito su tiši od ostalih vrsta ventilatora.



Svestranost

Centrifugalni ventilatori mogu se koristiti u širokom rasponu industrijskih i komercijalnih primjena.

Centrifugalni ventilator naspram aksijalnih ventilatora


Centrifugalni i aksijalni ventilatori imaju nekoliko zajedničkih stvari. Oba proizvode zvučnu i elektromagnetsku buku, koja može utjecati na osjetljive elektroničke aplikacije bez odgovarajuće zaštite. Ovdje je pregled glavnih razlika između aksijalnih i centrifugalnih ventilatora, tako da možete odlučiti o najboljoj opciji za svoju primjenu:

Centrifugalni ventilatori

• Protok zraka je okomit na smjer ulaza zraka
• Nizak protok zraka pod visokim pritiskom
• Idealno za usmjereno, specifično hlađenje
• Niže radne brzine od aksijalnih ventilatora
• Troše više energije od aksijalnih ventilatora
• Proizvode veću buku od aksijalnih ventilatora
• Izdržati teške uvjete rada





Aksijalni ventilatori

• Protok zraka je paralelan sa smjerom ulaza zraka
• Protok zraka velikog volumena niskog tlaka
• Veće radne brzine od ventilatora s centrifugalnim ventilatorom
• Troše manje energije od ventilatora s centrifugalnim ventilatorom
• Proizvode manje buke od ventilatora s centrifugalnim ventilatorom
• Kompaktniji dizajn
• Jeftiniji od ventilatora s centrifugalnim ventilatorom

Uobičajena upotreba centrifugalnih ventilatora





U HVAC industriji prevladavaju centrifugalni ventilatori. Vjerojatno ćete ih naći ugrađene u ventilacijske sustave zgrada. U međuvremenu, često se koriste za industrijske procese za transport plina ili materijala. Sustavi za kontrolu onečišćenja zraka također koriste centrifugalne ventilatore. Djeluju dobro za kontrolu prašine.


Centrifugalne puhalice mogu se naći sa sustavima zračnih transportera, u sustavima za hlađenje i sušenje te u upotrebi za aeratore s fluidiziranim slojem. Ispiranje filtara, pojačavanje plina i prozračivanje kanalizacije neke su im druge namjene.


Ostala mjesta na kojima ćete vjerojatno naći centrifugalne ventilatore u upotrebi uključuju unutar klimatizacijskih jedinica i peći, sušila za kosu i u motorima VW ili Porsche. Krivulja tlaka prema volumenu je ključna: centrifugalni ventilatori rade bolje od aksijalnih tipova kada rade protiv visokog pada tlaka.

Komponente centrifugalnog ventilatora

Centrifugalni ventilatori sadrže nekoliko ključnih komponenti koje stvaraju protok zraka i pokreću plinove ili zrak. Ovdje su glavne komponente centrifugalnih ventilatora.




impeler

Srce centrifugalnog ventilatora je impeler, rotirajući disk sa zakrivljenim lopaticama. Ove su lopatice dizajnirane za hvatanje zraka u središtu impelera i radijalno kretanje zraka prema van.





Kućište ili kućište

Rotor je smješten u kućište spiralnog oblika koji se postupno širi. Kako se zrak radijalno kreće prema van, on dobiva na brzini i tlaku zbog povećanja volumena u kućištu.





Ulaz i izlaz

Centrifugalni ventilator ima ulaz koji uvlači zrak u impeler i izlaz gdje se zrak pod tlakom ispušta.



Kako radi centrifugalni ventilator





Kada je centrifugalni ventilator uključen, impeler se počinje okretati, a zrak se uvlači kroz ulaz. Kako se lopatice impelera okreću, one guraju zrak prema van, povećavajući njegovu brzinu i pritisak. Oblik kućišta pomaže pretvoriti kinetičku energiju zraka velike brzine u energiju pritiska.

Tip centrifugalnog ventilatora


Naprijed zakrivljeni ventilatori
Centrifugalni ventilatori zakrivljeni prema naprijed nazivaju se i "kavezni" ventilatori jer je tip kotača koji se koristi u ovom ventilatoru kavezni kotač. Rotor puhala ima prednje lopatice koje su relativno manje, zakrivljene u smjeru vrtnje kotača.
Delikatna konstrukcija rotora puhala, osovine, ležajeva i kućišta ventilatora zakrivljenih prema naprijed ograničava njihovu prikladnost u industrijskim primjenama. Ovi ventilatori su idealni za aplikacije niske brzine i niskog tlaka, kao što su kućne peći, centralne stanice, pakirani klima uređaji itd.



Ventilatori nagnuti unazad
Unatrag nagnuti centrifugalni ventilatori nude tri standardna tipa lopatica – ravne jednostruke debljine, zakrivljene jednostruke debljine i zakrivljeni aeroprofil. Lopatice su općenito teže i veće od naprijed zakrivljenih i odmiču se od smjera vrtnje kotača. Oni proizvode relativno srednje do visoko strujanje zraka pri statičkim tlakovima.
Ovi ventilatori proizvode najveće radne brzine i pokazalo se da su učinkovitiji od ostalih vrsta centrifugalnih ventilatora. Unatrag nagnuti ventilatori obično se koriste u aplikacijama niskog tlaka, velikog volumena kao što su sustavi grijanja, ventilacije i klimatizacije.



Ventilatori s radijalnim lopaticama
Centrifugalni ventilatori s radijalnim lopaticama koji se nazivaju i ventilatori s lopaticama, sastoje se od impelera s više ravnomjerno raspoređenih lopatica koje se protežu okomito na smjer vrtnje kotača. Kotač je kotač s lopaticama koji može, ali ne mora sadržavati bočne rubove, a lopatice su relativno teže, dublje i uže od lopatica nagnutih prema naprijed i natrag.
Oni proizvode srednji do visoki tlak i pokreću relativno veću masu ili volumen tekućine. Vrste radijalnih lopatica prikladne su za rukovanje materijalima iu nekim industrijskim ventilacijskim primjenama s umjerenim tlakom.



Airfoil Blade ventilatori
Ventilatori s lopaticama aeroprofila imaju šuplje lopatice nagnute unatrag koje su prikladne za rukovanje velikim količinama čistog zraka pri niskim do umjerenim statičkim pritiscima. Ovi ventilatori proizvode optimalnu učinkovitost i rade većom brzinom od ventilatora s unatrag nagnutim ventilatorima.
Budući da mogu podnijeti velike količine zraka, ovi se ventilatori intenzivno koriste u ventilatorima s prisilnim i induciranim propuhom koji su prikladni za široke radne raspone u industrijskim primjenama, HVAC sustavima, kontroli onečišćenja zraka, sušenju i filtraciji i drugim industrijskim procesima.



Ventilatori s radijalnim vrhom
Lopatice centrifugalnih ventilatora s radijalnim vrhom imaju unatrag zakrivljenu konfiguraciju, ali su zakrivljene u smjeru vrtnje kotača. Brzina koju proizvodi ventilator s radijalnim vrhom jednaka je brzini kotača nagnutog unatrag za pomicanje zadane mase ili volumena zraka. Ovi ventilatori imaju kompaktan dizajn od aeroprofila i unatrag zakrivljenih ventilatora i idealni su za aplikacije s velikom količinom protoka gdje je zahtjev za tlakom također relativno visok.
Ventilatori s radijalnim vrhom imaju umjerene mogućnosti rukovanja materijalom, ali su učinkovitiji od ventilatora s radijalnim lopaticama. Općenito se koriste u sustavima za sakupljanje prašine i općoj ventilaciji.



Inline centrifugalni ventilatori
Inline centrifugalni ventilatori imaju robusnu konstrukciju s unatrag nagnutim kotačima koji su zatvoreni u cijevno-aksijalno kućište. Ovo su ventilatori srednjeg opterećenja s ravnim protokom zraka.
U usporedbi s ventilatorima radijalnog nagnutog tipa, linijski centrifugalni ventilatori su manje učinkoviti i koriste se u zahtjevima sustava niskog tlaka zraka kao što su grijanje i ventilacija.
Na temelju specifičnih zahtjeva brzine protoka zraka, volumena, tlaka i učinkovitosti, centrifugalni ventilatori raznih vrsta dizajnirani su za potrebe različitih industrijskih primjena.


Čimbenici koje treba uzeti u obzir pri odabiru centrifugalnog ventilatora


Tipovi lopatica centrifugalnog ventilatora
Centrifugalni ventilatori dolaze u četiri osnovne vrste ventilatora, svaki sa svojim posebnim razlogom.
Outspread Ovo su visokotlačni industrijski ventilatori sa srednjom strujom vjetra. Ventilatori sa spiralnim lopaticama najbolji su za mehaničke primjene u kojima ima prašine ili u uvjetima u kojima je plin ili vlaga vidljiva posvuda. Prednja krivulja Ovo su ventilatori sa srednjim faktorom pritiska i jakim strujanjem vjetra koji se mogu koristiti u primjenama čistog zraka, ventilacije i ispuha. U obrnutoj krivulji. Ovo su visokotlačni, visokostrujni ventilatori visoke produktivnosti. Sila se smanjuje kako tok raste preko najproduktivnijeg područja okvira.
Aeroprofil Ovo su ventilatori s najvećom stručnošću, najbolji u primjenama čistog zraka.




Zahtjevi za brzinu
Da biste odabrali prikladno puhalo, morat ćete shvatiti koliki je čimbenik pritiska potreban da biste došli do idealne struje vjetra za kretanje zraka kroz kanale i sve kanale, zaklopke ili različite prepreke u vašem ventilacijskom okviru. U slučaju da imate dugačak, zbrkan okvir kanala, očito će vam trebati mnogo više snage. Uzmite u obzir i učinak kanala na struju vjetra jer će to također utjecati na faktor pritiska i potrebnu silu.
Direct Drive je prosječniji na skromnijim puhalima i većinom nudi nižu cijenu, manje segmenata za sakupljanje, izraženiju učinkovitost (bez problema s pogonom), smanjenu potporu (bez različitih glava ili remena) i više pažnje vrijednu nepokolebljivu kvalitetu.
Remenski pogon nudi istaknutiju prilagodljivost u koordinaciji potreba za strujom vjetra kada je opremljen remenicom motora s promjenjivim korakom i uobičajen je kod većih puhala. U trenutku kada su opremljeni s promjenjivim povratnim pogonom (trostupanjski puhači), puhala s izravnim pogonom mogu ponuditi prilagodljivost puhala s remenskim pogonom.




Klima
Klimu u kojoj okvir radi također treba uzeti u obzir kako bi se odabrala ispravna mješavina puhala i motora.
Izvana Razmislite o potpuno zatvorenom ventilatoru hlađenom (TEFC) električnom motoru na izravnim pogonskim jedinicama ili jedinici pogonskog remena s uključenim klimatskim pokrovom.
Neuredna ili prašnjava okolina TEFC motor je najbolji za duži život i idealnu učinkovitost.
Destruktivno okruženje U mokrim, vlažnim uvjetima, predlaže se puhalo od kaljenog čelika, idealno s motorom s čistim pranjem.
Nesigurno okruženje Razmotrite puhalo koje se ne pokreće, na primjer, spiralno ili visokotlačno puhalo, s motorom za zaštitu od eksplozije.




Kvaliteta zraka
Čisti zrak Razmislite o zavoju prema naprijed, u obrnutom nagibu ili puhanju aeroprofila za povećanu učinkovitost.
Nježan prašnjavi zrak Razmislite o raširenom ili visokotlačnom puhalu. Za lagana, negruba čišćenja, vrijedan je retrogradni nagnuti puhač.
Teža, abrazivnija prašina, strugotine i strugotine Za ovu klimu vjerojatno će vam trebati moderni puhač za puhanje materijala. Destruktivno U mokrim, ljepljivim, destruktivnim uvjetima, trebali biste odabrati puhalo od kaljenog čelika, idealno s besprijekornim motorom za pranje. Zapaljivo Ako posvuda postoje zapaljivi ostaci ili čestice, odlučite se za puhalo bez pokretanja, na primjer, spiralno ili visokotlačno puhalo s motorom za potvrdu eksplozije. Temperature zraka Na višim temperaturama koristite pogonske jedinice s remenom s čeličnim kotačima. U slučaju da se temperature pomaknu iznad 250 stupnjeva F, razmislite o mehaničkom puhaču s grijačem.




Zadatak za rotaciju i smjer pražnjenja
Smjer okretanja je riješen s pogonske strane ventilatora. Na ventilatorima s jednim otvorom, pogonska strana je inverzna strana otvora ventilatora. Na dvostrukim delta ventilatorima s pogonima na dvije strane, pogonska strana bi trebala biti na sličnoj strani kao i snažnija pogonska jedinica.



Naša tvornica

Shenzhen Tengkai Special Electrical CO., LTD je profesionalni dobavljač specijalnih motora, kinesko Ministarstvo industrije i informacijske tehnologije imenovano strateškim partnerom za projekt ključnih komponenti.
12 godina usredotočenosti na proizvodnju ventilatora bez četkica i puhala. Glavni proizvodi uključuju: DC ventilator, AC ventilator, EC ventilator, puhalo, motor. Sukcesivno razvijen 15x4mm, 18x4mm mikro ventilator za hlađenje, 100 tisuća rotacijski motor, 20 tisuća Pa visokotlačno puhalo, 300 tisuća Pa zračna pumpa, ventilatorska turbina. Naša tvrtka ima bešumnu sobu od 16 dB i 4-sustav aerotunela, minimalni volumen zraka može se izmjeriti do 0,1 CFM, a maksimalni tlak može se izmjeriti do 100,000 pa. Tvrtka uvijek uzima tehnologiju kao vodič, neovisne proizvode kao jezgru, može kupcima pružiti posebne prilagodbe ventilatora i prilagoditi sheme sustava za raspršivanje topline.

2
productcate-700-393

Potvrda
product-1-1
product-1-1
product-1-1
product-1-1
product-1-1
Pitanja

P: Što je najveća briga za održavanje centrifugalnih lopatica ventilatora?

O: Rotor ventilatora podložan je centrifugalnoj sili i naprezanjima uslijed vibracija. Materijal koji udara u rotor ventilatora može oštetiti i, ili nagrizati materijal na rotoru. Pažljivo pregledajte ima li na rotoru pukotina, oštećenja i istrošenosti. Svaki rotor koji je oštećen ili pokazuje znakove značajnog trošenja treba zamijeniti.

P: Koje su tri vrste centrifugalnih ventilatora?

O: Različite vrste centrifugalnih ventilatora
Centrifugalni ventilatori zakrivljeni naprijed. Centrifugalni ventilatori zakrivljeni prema naprijed imaju relativno veliki broj lopatica rotora okrenutih prema naprijed (okrenutih u smjeru vrtnje rotora). ...
Unatrag zakrivljeni centrifugalni ventilatori. ...
Poprečni / tangencijalni ventilatori. ...
Ventilatori s radijalnim lopaticama.

P: Kako centrifugalni ventilator pokreće zrak?

O: Centrifugalni ventilatori koriste kinetičku energiju rotora za pokretanje struje zraka, koja se zauzvrat kreće protiv otpora uzrokovanog kanalima, zaklopkama i drugim komponentama. Centrifugalni ventilatori istiskuju zrak radijalno, mijenjajući smjer (obično za 90 stupnjeva) protoka zraka.

P: Koji je najučinkovitiji centrifugalni ventilator?

O: Učinkovitost centrifugalnog ventilatora može ovisiti o vrsti lopatice ventilatora koju ima. U ovom slučaju aeroprofil je najbolji i najučinkovitiji. Aerofoil dizajni daju maksimalnu učinkovitost (do 10% veću od prema natrag zakrivljenih lopatica) među centrifugalnim dizajnom ventilatora.

P: Ne zahtijevaju li centrifugalni ventilatori održavanje?

O: Dugotrajni rad centrifugalnog ventilatora neodvojiv je od razumnog održavanja. Međutim, u procesu održavanja, zbog raznih neizvjesnih čimbenika, lako je doći do nezadovoljavajućih rezultata održavanja.

P: Da li centrifugalni ventilatori guraju ili vuku?

O: Centrifugalni ventilatori su prikladniji za potiskivanje većih količina zraka kroz kanalske sustave. Dizajnirani su za stvaranje većeg tlaka za određeni volumen zraka od aksijalnog ventilatora iste snage.

P: Koji je bolji aksijalni ili centrifugalni ventilator?

O: Centrifugalni ventilatori mogu proizvesti visokotlačni protok zraka, ovisno o tome pod kojim kutom su lopatice ventilatora. Negativno je to što su lopatice aksijalnog ventilatora u liniji s osi, što osigurava veći protok zraka niskog tlaka. Nadalje, aksijalni ventilatori obično su lakši od centrifugalnih ventilatora zbog izlaza niskog tlaka.

P: Jesu li centrifugalni ventilatori reverzibilni?

O: Centrifugalni ventilator ima ulaz na osi rotacije i izlaz iz spiralnog kućišta 90 stupnjeva od ulaza. Centrifugalni ventilator nije reverzibilan.

P: Koja je razlika između impelera i centrifugalnog ventilatora?

O: Impeler usisava ili povlači zrak, za razliku od propelera koji gura zrak. Neki ventilatori mogu povlačiti i gurati zrak pod kutom manjim od 90º; ti se ventilatori nazivaju ventilatori miješanog protoka. Centrifugalni ventilatori mogu ili imati vanjsko kućište ili strukturu koja bi nudila zaštitu ili mogu biti izrađeni s nekim zaštitnim kućištem.

P: Jesu li centrifugalni ventilatori bučni?

O: Centrifugalni ventilatori stvaraju dvije vrste aerodinamičke buke: diskretnu buku i širokopojasnu buku. Turbulentno strujanje na rotoru i čvrstim površinama spirale smatra se primarnim izvorom širokopojasne buke. Tonski šum, ili diskretni šum, nastaje kada spirala ventilatora i izlazni protok zraka rotora međusobno djeluju.

P: Kako možemo povećati učinkovitost centrifugalnog ventilatora?

O: Kod aksijalnih ventilatora, snaga ima tendenciju pada s povećanjem protoka. Posljedično, za većinu tipova centrifugalnih ventilatora, pokretanje velikih ventilatora treba izvoditi sa zatvorenim nizvodnim zaklopkama, dok za većinu tipova aksijalnih ventilatora, pokretanje treba izvoditi s otvorenim zaklopkama.

P: Koje su prednosti centrifugalnih ventilatora?

O: Aksijalni modeli zahtijevaju manje energije za rad, ali su centrifugalni ventilatori energetski učinkovitiji. Budući da centrifugalni ventilatori proizvode konstantan protok zraka, postižu visoku statičku učinkovitost i idealni su za održavanje velikih zračnih sustava.

P: Koji je raspon tlaka centrifugalnog ventilatora?

O: Centrifugalni puhači i centrifugalni ventilatori
Brzine protoka se kreću između 100-cfm do 1,200-cfm s tlakom pražnjenja do 3.5-psi. Centrifugalni ventilatori dostupni su od 1-hp do 15-hp. Brzine protoka se kreću između 50-cfm do 1,600-cfm s tlakom pražnjenja do 2.5-psi.

P: Kako dizajnirati centrifugalni ventilator?

O: Tipičan ulaz za detaljnu analizu simulacije je model vodonepropusne (mokre) površine u obliku STL površine. Za CFD simulaciju potrebno je imati zatvoreni vodonepropusni model (koji se ponekad naziva i vodootporan, ili negativ modela, ili mokra površina) unutarnjih dijelova ventilatora kroz koje struji zrak.

P: Koja je razlika između centrifugalnih ventilatora naprijed i nazad?

O: Rotor zakrivljen prema naprijed je stoga mnogo tiši od rotora zakrivljenog unatrag i, zbog većeg broja lopatica, daje spektar buke s puno širim pojasom i stoga nižu energiju u bilo kojem dijelu spektra u usporedbi s rotorom zakrivljenim unatrag .

P: Jesu li centrifugalni ventilatori učinkovitiji?

O: Često se koriste u kanalima ili cjevovodima za sustave klimatizacije i sušenja. Budući da izbacuju zrak pod kutom od 90- stupnjeva u odnosu na usis, centrifugalni ventilatori se također koriste u maloj elektronici kao što su prijenosna računala za veću usmjerenost i učinkovitije hlađenje.

P: Kolika je učinkovitost centrifugalnog ventilatora?

O: Tipično dizajn s ravnim lopaticama ima učinkovitost od oko 82%, dok se dizajni sa zakrivljenim lopaticama i aeroprofilom približavaju 86% odnosno 90%. Unatrag nagnuta "obitelj" ventilatora ima najveće brzine rada od svih centrifugalnih ventilatora (slika 4).

P: Što se događa kada se centrifugalni ventilator spoji unatrag?

O: Centrifugalni ventilatori i dalje rade obrnuto, ali njihova učinkovitost postaje đavolska. Ako imaju ravne radijalne lopatice, sam kotač ventilatora nije ništa manje učinkovit, ali zrak koji napušta spiralu mora se okrenuti za 180 stupnjeva, s posljedičnim gubitkom glave.

P: Zašto odabrati unatrag zakrivljeni centrifugalni ventilator?

O: Dobro rade u okruženjima s visokim statičkim tlakom
Omogućit će vam rad velike brzine koji vam je potreban u ovoj vrsti okruženja, a također će se nositi s nedosljednostima u tlaku vašeg objekta bolje od centrifugalnih ventilatora zakrivljenih prema naprijed.

P: Koliki je broj okretaja u minuti centrifugalnog ventilatora?

O: Dostupan je širok raspon brzina centrifugalnog ventilatora, mjereno u okretajima u minuti (rpm). Uobičajene brzine počinju oko 780 o/min i mogu ići do 40,000 o/min. Ventilatori veće brzine stvaraju jači protok zraka za zahtjevna industrijska okruženja.
