Upute za rad generatora PWM signala
1. Električni parametara
(Uvjeti ispitivanja: sobna temperatura, normalni tlak)
|
Parametri |
Vrijednost |
Primjedbe |
|
Referentni napon |
5V DC |
Ulazni referentni napon VCC i GND |
|
Radna temp. Raspon |
-10 stupnjeva – +40 stupnjeva |
- |
|
Temp. pohrane Raspon |
-20 stupnjeva – +40 stupnjeva |
- |
2. Definicija sučelja
|
Oznaka/ime |
Funkcija |
Opis |
|
VAN |
Izlaz PWM signala |
Frekvencija 26KHz, izlazni ciklus 0~100%, Korak od 1%, visoka razina 5V, niska razina 0V |
|
GND |
Referentno tlo |
GND |
3. Funkcionalni opis
Tablica usporedbe funkcija za ovu upravljačku ploču (Da: funkcija dostupna, Ne: funkcija nije dostupna)
|
Da/Ne |
Kodirati |
Funkcija |
Opis |
|
Da |
PWM |
Izlaz PWM signala |
Okretanje enkodera u smjeru suprotnom od kazaljke na satu smanjuje radni ciklus; u smjeru kazaljke na satu povećava. Raspon 0~100%, odgovarajuća vrijednost prikazana na digitalnoj cijevi. |
4. PWM valni oblici

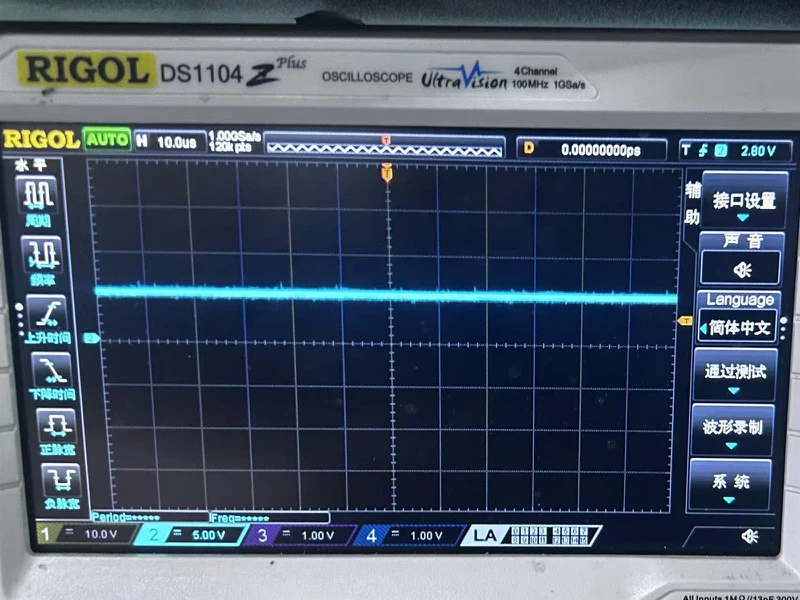

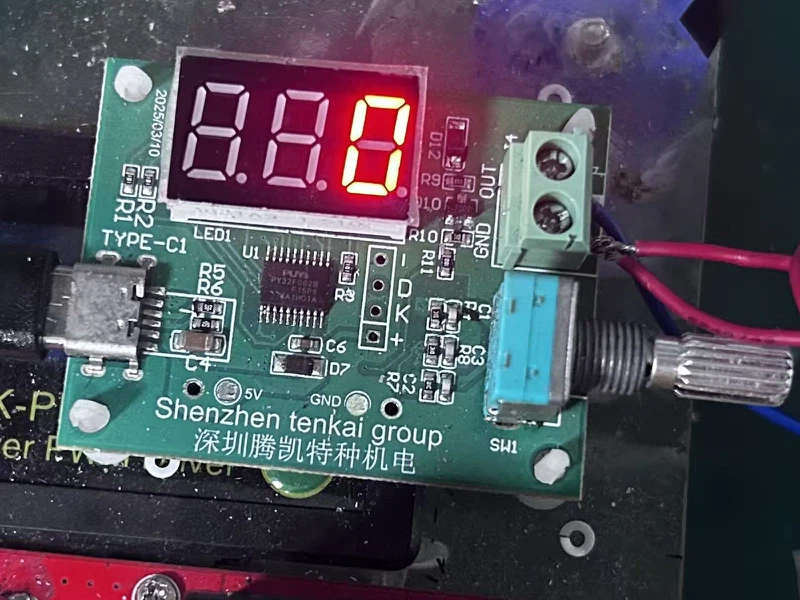

(1)Kada je PWM 0%, odgovarajući valni oblik je sljedeći:
 |
 |
(2)Kada je PWM 25%, odgovarajući valni oblik je sljedeći:
 |
 |
(3)Kada je PWM 50%, odgovarajući valni oblik je sljedeći:
 |
 |

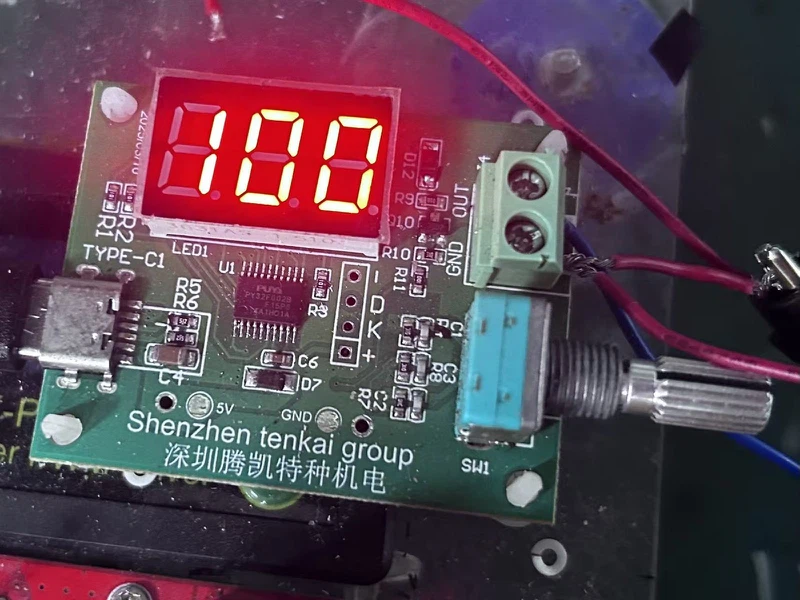

(4)Kada je PWM 100%, odgovarajući valni oblik je sljedeći:
 |
 |
5. Mjere opreza pri uporabi
(1) Zahtjevi za napajanje: Koristite glavu punjača od 5 V za napajanje, spojenu na sučelje Type-C.
(2)Posebna napomena o napajanju: Ako se za napajanje koristi power bank, otpornik opterećenja mora biti spojen paralelno.
(3) Fizička zaštita: Rukujte pažljivo, izbjegavajte udarce ili jake udare.
(4)Zaštita okoliša - ESD: Poduzmite mjere protiv elektrostatičkog pražnjenja (ESD) kako biste izbjegli oštećenje komponenti.
(5)Zahtjevi za okoliš: Zaštititi od vlage i vode; izbjegavajte izlaganje uređaja vlažnim uvjetima ili tekućinama.
6. Video demonstracija s uputama za rad
